建筑材料及制品燃燒性能分級
引 言
GB 8624于1986年首次發布，其后參照西德標準 DIN 4102-1；1981《建筑材料和構件的火災特性第1部分：建筑材料燃燒性能分級的要求和試驗》，對其進行了第1次修訂，發布了修訂版GB 8624——1997,。作為我國建筑材料燃燒性能的分級準則，GB 8624——1997在評價材料燃燒性能及其分級、指導防火安全設計、實施消防監督、執行建筑設計防火規范等方面發揮了重要作用。
2006年，參照歐盟標準委員會（CEN）制定的EN 13501-1,2002《建筑制品和構件的火災分級第1部分：采用對火反應試驗數據的分級》，對GB 8624 進行了第2次修訂，發布了修訂版GB 8624——2006。與1997版相比，GB 8624——2006在建筑材料及制品燃燒性能分級及其判據方面發生了較大變化，燃燒性能分級由1997版的A、B?、B?、B?，四級，改變?yōu)锳1、A2、B、C、D、E、F七級。
從GB 8624——2006實施情況看，存在燃燒性能分級過細，與我國當前工程建設實際不相匹配等問題。為增強標準的應用性和協調性，對GB 8624進行了第3次修訂。本標準明確了建筑材料及制品燃燒性能的基本分級仍為A、B?、?B、B?，同時建立了與歐盟標準分級A1、A2、B、C、D、E、F的對應關系，并采用了歐盟標準EN 13501-1:2007的分級判據。
建筑材料及制品燃燒性能分級
1 范 圍
本標準規定了建筑材料及制品的術語和定義、燃燒性能等級、燃燒性能等級判據、燃燒性能等級標識和檢驗報告。
本標準適用于建設工程中使用的建筑材料、裝飾裝修材料及制品等的燃燒性能分級和判定。
2 規范性引用文引用文件
下列文對于本文件的應用是必不可小的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2406.2 塑料 用氧指數測定燃燒行為 第2部分：室溫試驗
GB/T 2408 塑料 燃燒性能的測定 水平法和垂直法
GB/T 5169.16 電子電工產品著火危險試驗 第16部分：試驗火焰50W水平與垂直火焰試驗方法
GB/T 5454 紡織品 燃燒性能試驗 氧指數法
GB/T 5455 紡織品 燃燒性能試驗 垂直法
GB/T 5464 建筑材料不燃性試驗方法
GB/T 5907 消防基本術語 第一部分
GB/T 8333 硬質泡沫塑料燃燒性能試驗方法 垂直燃燒法
GB/T 8627 建筑材料燃燒或分解的煙密度試驗方法
GB/T 11785 鋪地材料的燃燒性能測定 輻射熱源法
GB/T 14402 建筑材料及制品的燃燒性能 燃燒熱值的測定
GB/T 16172 建筑材料熱釋放速率試驗方法
GB/T 17596 紡織品 織物燃燒試驗前的商業洗滌程序
GB 17927.1 軟體家具 床墊和沙發 抗引燃特性的評定 第1部分：陰燃的香煙
GB/T 20284 建筑材料或制品的單體燃燒試驗
GB/T 20285 材料產生煙毒性危險分級
GB/T 27904 火焰引燃家具和組件的燃燒性能試驗方法
3 術語和定義
GB/T 5907 界定的以及下列術語及定義適用于本文件。
3.1制品 product
要求給出相關信息的建筑材料、復合材料或組件。
3.2材料 material
單一物質或均勻分布的混合物，如金屬、石材、木材、混凝土、礦纖、聚合物。
3.3管狀絕熱制品 linear pipe thermal insnlation prodnct
具有絕熱性能的圓形管狀制品，如橡塑保溫管、玻璃纖維保溫管。
3.4勻質制品 homogeneous product
由單一材料組成的，或其內部具有均勻密度和組分的制品。
3.5非勻質制品 non-homogeneous product
不滿足勻質制品定義的制品。由一種或多種主要或次要組分組成的制品。
3.6主要組分 substantial component
非勻質制品的主要構成質量。如：?jiǎn)螌用婷芏取?.0 kg/㎡或厚度≥1.0mm的一層材料。
3.7次要組分 non-substantial component
非勻質制品的非主要構成物質。如：?jiǎn)螌用婷芏龋?.0kg/㎡且單層厚度＜1.0mm的材料。兩層或多層次要組分直接相鄰（中間無主要組分），當其組合滿足次要組分要求時，可視作一個次要組分。
3.8內部次要組分 internal non-substantial component
兩面均至少接觸一種主要組分的次要組分。
3.9外部次要組分 exernal non-substantial component
有一面未接觸主要組分的次要組分。
3.10鋪地材料 flooring
可建筑制品背面（或底面）直接接觸的某種制品，如混凝土墻面等。
3.12標準基材 standard substrate
可代表實際應用基材的制品
3.13 燃燒滴落物/微粒 flaming droplets/particles
在燃燒試驗過程中，從試樣上分離的物質或微粒。
3.14臨界熱輻射通量 critical heat flnx CHF
火焰熄滅處的熱輻射通量或試驗30min時火焰?zhèn)鞑サ降淖钸h(yuǎn)處的熱輻射通量。
3.15燃燒增長速率指數 fire growth rate index FIGRA
試樣燃燒的熱釋放速率值與其對應時間比值的最大值，用于燃燒性能分級。
3.16FIGRA
當試樣燃燒釋放熱1量達到0.2MJ時的燃燒增長速率指數。
3.17FIGRA
當試樣燃燒釋放熱量達到0.4MJ時的燃燒增長速率指數。
3.18煙氣生成速率指數 smoke growth rate index SMOGRA
試樣燃燒煙氣產生速率與其對應時間比值的最大值。
3.19煙氣毒氣 ssmoke toxicity
煙氣中的有毒有害物質引起損傷/傷害的程度。
3.20損毀材料 damaged material
在熱作用下被點燃、碳化、熔化或發生其他損壞變化的材料。
3.21熱值 calorific value
單位質量的材料完全燃燒所產生的熱量，以J/kg表示。
3.22總熱值 gross calorific potential
單位質量的材料完全燃燒，燃燒產物中所有的水蒸氣凝結成水時所釋紡出來的全部熱量。
3.23持續燃燒 sustained flaming
試樣表面或其上方持續時間大于4s的火焰。
4 燃燒性能等級
建筑材料及制品的燃燒性能等級見表1.
表 1 建筑材料及制品的燃燒性能等級
| 燃燒性能等級 | 名 稱 |
| A | 不燃材料（制品） |
| B? | 難燃材料（制品） |
| B? | 可燃材料（制品） |
| B? | 易燃材料 (制品） |
5.1 建筑材料
5.1.1平板狀建筑材料
平板狀建筑材料及制品的燃燒性能等級和分級判據見表2.表中滿足A1、A2級即為A級，滿足B級、C級即為B?，滿足D級、E級即為B?級。
對墻面保溫泡沫塑料，除符合表2規定外同時滿足以下要求；B?級氧指數值OI≥30%；B?級氧指數值OI≥26%，試驗依據標準為GB/T 2406.2
表 2 平板狀建筑材料及制品的燃燒性能等級和分級判據
| 燃燒性能等級 | 試驗方法 | 分 級 判 據 | ||
| A | A1 | GB/T 5464 且 |
爐內溫升△T≤30°C； 質量損失率△m≤50%； 持續燃燒時間=0 |
|
| GB/T 14402 |
總熱值PCS≤0.2 MJ/kg； 總熱值PCS≤1.4 MJ/㎡ |
|||
| A2 | GB/T 5464或 | 且 |
爐內溫升△T≤50°C； 質量損失率△m≤50%； 持續燃燒時間≤20s |
|
| GB/T 14402 |
總熱值PCS≤3.0 MJ/kg； 總熱值PCS≤4.0 MJ/㎡ |
|||
| GB/T 20284 |
燃燒增長速率指數FIGRA≤120 W/s； 火焰橫向蔓延未到達試樣長翼邊緣； 600s的總放熱量THR≤7.5 MJ |
|||
| B? | B | GB/T 20284 且 |
燃燒增長速率指數FIGRA≤120 W/s； 火焰橫向蔓延未達到試樣長翼邊緣； 600s總放熱量THR≤7.5 MJ |
|
| GB/T 8626 點火時間 30s |
50s 內焰尖高度 Fs≤150mm； 50s 內無燃燒滴落物引燃濾紙現象 |
|||
| C | GB/T 20284 且 |
燃燒1增長速率指數FIGRA mj≤250 W/s； 火焰橫向蔓延未到達試樣長翼邊緣； 600s 的總放熱量THR≤150mm |
||
| GB/T 8626 點火時間 30s |
60s 內焰尖高度 Fs≤150mm； 60s 內無燃燒滴落物引燃燒濾紙現象 |
|||
| B? | D | GB/T 20284 且 | 燃燒增長速率指數FIGRA mj≤750 W/s | |
| GB/T 8626 點火時間 30s |
60s 內無焰尖高度 Fs≤150mm； 60s 內無燃燒滴落物引燃濾紙現象 |
|||
| E | GB/T 8626 點火時間 15s |
20s 內的焰尖高度 Fs≤150mm； 20s 內無燃燒滴落物引燃濾紙現象 |
||
| B? | F | 無性能要求 | ||
|
a 勻質制品或非勻質制品的主要組分。 b 非勻質制品的外部次要組分。 c 當外部次要組分的 PCS≤2.0 MJ/㎡時，若整體制品的 FIGRA mj≤20 W/s、LFS﹤試樣邊緣、THR≤4.0 MJ則達到A1級。 d 非勻質制品的任一內部次要組分。 e整體制品。 |
||||
5.1.2 鋪地材料
鋪地材料的燃燒性能等級和分級判據見表3.表中滿足A1、A2級即為A級，滿足B級、C級即為B?級，滿足C級、E級即為B?級。
表 3 鋪地材料的燃燒性能等級和分級判據
| 燃燒性能等級 | 試驗方法 | 分 級 判 據 | ||
| A | A1 | GB/T 5464 且 |
爐內溫升△T≤30°C； 質量損失率△m≤50%； 持續燃燒時間=0 |
|
| GB/T 14402 |
總熱值 PCS≤2.0 MJ/kg； 總熱值 PCS≤1.4 MJ/㎡ |
|||
| A2 | GB/T 5464 或 | 且 |
爐內溫升△T≤50°C； 質量損失率△m≤50%； 持續燃燒時間≤20s |
|
| GB/T 14402 |
總熱值 PCS≤3.0 MJ/kg； 總熱值 PCS≤4.0 MJ/㎡ |
|||
| GB/T 11785 | 臨界熱輻射通量 CHF≥8.0 kW/㎡ | |||
| B? | B | GB/T 11785 且 | 臨界熱輻射通量 CHF≥8.0 kW/m3 | |
|
|
GB/T 8626 點火時間 35s | 20s 內焰尖高度 Fs≤150mm | ||
| C | GB/T 11785 且 | 臨界熱輻射通量 CHF≥4.5 kW/㎡ | ||
| GB/T 8626 點火時間 15s | 20s 內焰尖高度 Fs≤150mm | |||
| B? | D | GB/T 11785 且 | 臨界熱輻通量 CHF≥3.0 kW/㎡ | |
| GB/T 8626 點火時間 15s | 20s 內尖高度 Fs≤150mm | |||
| E | GB/T 11785 且 | 臨界熱輻射通量 CHF≥2.2 kW/㎡ | ||
|
GB/T 8626 點火時間 15s |
20s 內尖高度 Fs≤150mm | |||
| B? | F | 無性能要求 | ||
|
a 勻質量或非勻質制品的主要組分。 b 非勻質制品的外部次要組分。 c 非勻質制品的任一內部次要組分。 d 整體制品。 e 試驗最長時間 30min |
||||
5.1.3 管狀絕熱材料
管狀絕熱材料的燃燒性能等級和分級判據見表4.表中滿足A1、A2級即為A級，滿足B級、C級即為B?級，滿足D級、E級即為B?級。
當管狀絕熱材料的外徑大于 300mm時，其然性能等級和分級判據按表2的規定。
表 4 管狀絕熱材料燃燒性能等級和分級判據
| 燃燒性能等級 | 試驗方法 | 分 級 判 據 | ||
| A | A1 | GB/T 5464 且 |
爐內溫升△T≤30°C； 質量損失率△m≤50%； 持續燃燒時間=0 |
|
| GB/T 14402 |
總熱值 PCS≤2.0 MJ/kg； 總熱值 PCS≤1.4 MJ/㎡ |
|||
| A2 | GB/T 5464 或 | 且 |
爐內溫升△T≤50°C； 質量損失率△m≤50%； 持續燃燒時間≤20s |
|
| GB/T 14402 |
總熱值 PCS≤3.0 MJ/kg； 總熱值 PCS≤4.0 MJ/㎡ |
|||
| GB/T 20284 |
|
燃燒增長速率指數 FIGRA mj≤270 W/s； 火焰橫向蔓延未到達試樣長翼邊緣； 600s 內總放熱量 THR≤7.5 MJ |
||
| B? | B | GB/T 20284 且 |
火焰橫向蔓延未到達試樣長翼邊緣； 600s 內總放熱量 THR≤7.5 MJ |
|
| GB/T 8626 點火時間 30s |
50s 內焰尖高度 Fs≤150mm； 50s 內無燃燒滴落物引燃濾紙現象 |
|||
| C | GB/T 20284 |
燃燒增長速率指數 FIGRA mj≤460 W/s； 火焰橫向蔓延未到達試樣長翼邊緣； 600s 內總放熱量 THR≤15 MJ |
||
| GB/T 8626 點火時間 30s |
60s 內焰尖高度 Fs≤150mm； 60s 內無燃燒滴落物引燃濾紙現象 |
|||
| B? | D | GB/T 2084 且 |
燃燒增長速率指數 FIGRA mj≤2100 W/s； 600s 內總放熱量 THR﹤100 MJ |
|
| GB/T 8626 點火時間 30s |
60s 內焰尖高度 Fs≤150mm； 60s 內無燃燒滴落物引燃濾紙現象 |
|||
| E | GB/T 8626 點火時間 15s |
20s 內焰尖高度 Fs≤150 mm； 20s 內無燃燒滴落物引燃濾紙現象 |
||
| B? | F | 無性能要求 | ||
|
a 勻質制品和非勻質制品的主要組分。 b 非勻質制品的外部次要組分。 c 非勻質制品的任一內部次要組分。 d 整體制品 |
||||
5.2建筑用制品
5.2.1 建筑用制品分為四大類：
——窗簾幕布、家具制品裝飾用織物；
——電線電纜套管、電器設備外殼及附件；
——電器、家具制品用泡沫塑料；
——軟質家具和硬質家具。
5.2.2 窗簾幕布、家具制品裝飾用織物等的燃燒性能等級和分級判據見表5。耐洗滌織物在進行燃燒性能試驗前，應按GB/T 17596的規定對試樣進行至少5次洗滌。
表 5 窗簾幕布、家具制品裝飾用織物燃燒性能等級和分級判據
| 燃燒性能等級 | 試驗方法 | 分 級 判 據 |
| B? |
GB/T 5454 GB/T 5455 |
氧指數 OI≥32.0%； 損毀長度≤150mm，續燃時間≤5s，陰燃時間≤15s； 燃燒滴落物未引起脫脂棉燃燒或陰燃 |
| B? |
GB/T 5454 GB/T 5455 |
氧指數 OI≥26.0%； 損毀長度≤200mm，續燃時間≤15s，陰燃時間≤30s； 燃燒滴落物未引起脫脂棉燃燒或陰燃 |
| B? | 無性能要求 |
|
5.2.3 電線電纜套管、電器設備外殼及附件的燃燒性能等級和分級判據見表6。
表 6 電線電纜套管、電器設備外殼及附件的燃燒性能等級和分級判據
GB/T 2406.2
GB/T 2408
GB/T 8627
氧指數 OI≥32.0%；
垂直燃燒性能 V-0級；
煙密度等級 SDR≤75
GB/T 2406.2
GB/T 2408
氧指數 OI≥26.0%；
垂直燃燒性能 V-1級
燃燒性能等級
制品
試驗方法
分 級 判 據
B?
電線電纜套管
電器設備外殼及附件
GB/T 5169.16
垂直燃燒性能 V-0級
B?
電線電纜套管
電器設備外殼及附件
GB/T 5169.16
垂直燃燒性能 V-1級
B?
無性能要求
5.2.4 電器、家具制品用泡沫塑料的燃燒性能等級和分級判據見表7。
表 7 電器、家具制品用泡沫塑料的燃燒性能等級和分級判據
GB/T 16172
GB/T 8333
單未面積熱釋放速率峰值≤400 kW/㎡；
平均燃燒時間≤30s，平均燃燒高度≤250mm
燃燒性能等級
試驗方法
分 級 判 據
B?
B?
GB/T 8333
平均燃燒時間≤30s，平均燃燒高度≤250mm
B?
無性能要求
輻射照度設置為30 kW/㎡
5.2.5 軟質家具和硬質家具的燃燒性能等級和分級判據見表8。
表 8 軟質家具和硬質家具的燃燒性能等級和分級判據
GB/T 27904
GB 17927.1
熱釋放速率峰值≤200 kW；
5 min內總熱釋放量≤30 MJ；
最大煙密度≤75%；
無有焰燃燒引燃或陰燃引燃現象
熱釋放速率峰值≤200 kW；
10 min內總熱釋放量≤30 MJ；
熱釋放速率峰值≤200 kW；
5 min內總熱釋放量≤30 MJ；
最大煙密度≤75%
GB/T 27904
GB 17927.1
熱釋放速率峰值≤300 kW；
5 min內總熱釋放量≤40 MJ；
試件未整體燃燒；
無有焰燃燒引燃或陰燃現象
熱釋放速率峰值≤300 kW；
10 min內總熱釋放量≤25 MJ；
熱釋放速率峰值≤300 kW；
5 min內總熱釋放量≤40 MJ；
試件未整體燃燒
燃燒性能等級
制品類別
試驗方法
分 級 判 據
B?
軟質家具
軟質床墊
附錄 A
硬質家具
GB/T 27904
B?
軟質家具
軟質床墊
附錄 A
硬質家具
GB/T 27904
B?
無性能要求
塑料座椅的試驗火源功率采用 20 kW，燃燒器位于座椅下方的一側，距座椅底部 300 mm。
6 燃燒性能等級標識
6.1 經檢驗符合本標準規定的建筑材料及制品，應在產品上及說明書中冠以相應的燃燒性能等級
標識：
——GB 8624 A級；
——GB 8624 B?級；
——GB 8624 B?級；
——GB 8624 B?級。

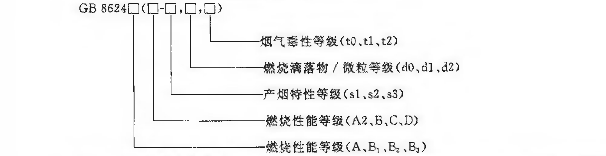

6.2建筑材料及制品燃燒性能等級的附加信息和標識見附錄B。
7分級檢驗報告
分級檢驗報告應包括下述內容：
——檢驗報告的編號和日期；
——檢驗報告的委托方；
——發布檢驗報告的機構；
——建筑材料及制品的名稱和用途；
——建筑材料及制品的詳盡描述，包括對相關組分和組裝方法等的詳細說明或圖紙描述；
——試驗方法及試驗結果；
——分級方法；
——結論：建筑材料及制品的燃燒性能等級；
——檢驗報告相關說明，參見附錄C；
——報告責任人和機構負責人的簽名。
附 錄 A
（規范性附錄）
床墊熱釋放速率試驗方法
A.1 適用范圍
本附錄提供了一種測量床墊釋放速率和總熱釋放量的方法。本附錄適用于床墊，不適用于枕頭、毯子或者其他床上用品。
A.2 儀器和設備
A.2.1 概述
試驗設備為開放式量熱計，主要由樣品支架、排煙系統、點火系統等組成，試驗樣品放置于樣品支架上，樣品支架位于集煙罩下方中心，如圖A.1所示。

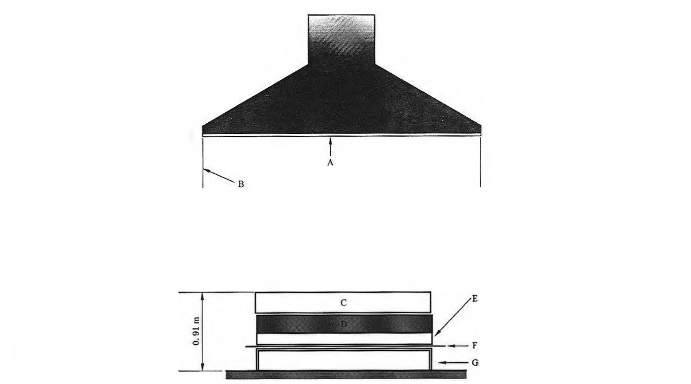

說明：
A——集煙罩； E——樣品支架；
B——集煙罩罩桾板； F——硅酸鈣板或纖維水泥板；
C——床墊； G——可升降支撐平臺。
D——床托；
圖 A.1 試樣位置
A.2.2 樣品支架
A.2.2.1 樣品支架用于支撐試樣，表面應平整，沒有毛刺，樣品支架由40mm寬的角鋼焊接而成，其外部尺寸不能超出試樣邊緣5mm。樣品支架除兩個橫檔外應完全敞開，每個橫檔寬25mm，位于長度方向1/3處。若放置的試樣下垂高度超過19mm，應增加橫檔數量來阻止樣品下垂。
A.2.2.2 樣品支架離115mm，其高度可調節，以便燃燒器距離樣品支架支撐面的距離不小于25mm。
A.2.2.3 樣品支架支撐在硅酸鈣板或纖維水泥板上，板的厚度13mm，長度和寬度均大于試樣尺寸200mm，且表面清潔無可燃物殘留。若有必要，可在樣品支架下方放置可升降支撐平臺。
A.2.3 排煙系統
排煙系統由集煙罩及排煙管道構成，用于吸收床墊燃燒產生的全部煙氣。排煙管道中按安裝有氣體取樣管、熱電萵、差壓變送器及煙氣測試系統等。
A.2.4 點火源
A.2.4.1 概要
點火源包括兩個T形燃燒器，見圖A.2和圖A.3，其中一個T形燃燒器在床墊的頂面施加火焰（水平燃燒器），另一個T形燃燒器在床墊的側面施加火焰（垂直燃燒器）。燃燒器由不繡鋼管構成，鋼管的直徑12.7mm，壁厚0.89mm。每個燃燒器均可調節與試樣表面之間的距離，燃?xì)鉃榧兌?5%以上的丙烷氣。
說明：
A——17個孔平均分布在135mm長鋼管上，水平向上；
B——不銹鋼管；
C——90°T形連接；
D——燃燒器兩端密封。
圖 A.2 水平燃燒器

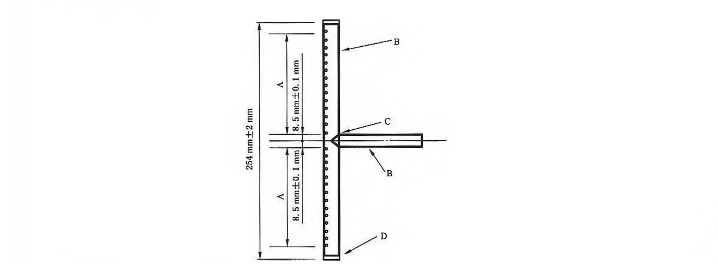

說明：
A——14個孔平均分布在110mm長鋼管上，水平向上5°；
B——不銹鋼管；
C——90°T形連接；
D——燃燒器兩端密封。
圖 A.3 垂直燃燒器
A.2.4.2 水平燃燒器
水平燃燒器的T形頭長305mm，未端封閉，T形頭的每一端開17個孔，從燃燒器T形頭的中間8.5mm的位置開始平均分布在135mm長的鋼管上，孔間距8.5mm，孔的直徑為1.45mm~1.53mm。孔的方向?yàn)樗较蛏?°，見圖A.2。
A.2.4.3垂z直燃燒器
垂直燃燒器的T形頭與水平燃燒器類似，其總長度為254mm。T形頭的每一端開14個孔，從燃燒器T形頭的中間8.5mm的位置開始平均分布在110mm長的鋼管上，孔間距8.5mm?？椎闹睆綖?.45mm~1.53mm?？椎姆较?yàn)樗较蛏?°，見圖A.3.
A.2.4.4 長明火點火器
每個T形燃燒器頭部有一個長明火點火器，點火器為一支3mm的鋼管，獨立供燃?xì)狻｜c(diǎn)火端設置在距離T形頭中央10mm的范圍內。點火器火焰的大小可調節，應避免在試驗開始前直接作用于試樣。
A.3 試樣
試樣尺寸應與實際使用的床墊一致，試驗樣品為一個完整的床墊（包括床托）。床墊頂部距離地面總高度不大于910mm。
A.4 試驗
A.4.1 試驗環境
試驗室應具有足夠大的空間，避免熱輻射對周圍物體的影響，試驗室內應保持氣流均勻穩定，避免周圍空氣流對試驗結果的影響，應確保距離試樣頂部0.5m處的空氣流速不超過0.5m/s。
A.4.2 狀態調節
試驗前試樣應該在溫度23°C±2°C，濕度50%±5%的環境中狀態調節中狀態調節至少48h。狀態調節前應撤除包裝，試樣應從狀態調節取出后20min內進行試驗。
A.4.3 燃?xì)饬髁?/strong>
試驗前，將水平燃燒器和垂直燃燒時間分別設置為70s和50s，點燃長明火點火器，調節火焰長度約為10mm，同時點燃兩個燃燒器，丙烷氣壓力保持為140 kPa±5 kPa，調節水平燃燒器的丙烷流量為12.9 L/min±0.1 L/min，垂直燃燒器的丙烷流量為6.6 L/min±0.05 L/min。調節穩定后，關閉燃燒器和長明火點火器。
A.4.4 燃燒器的放置和調整

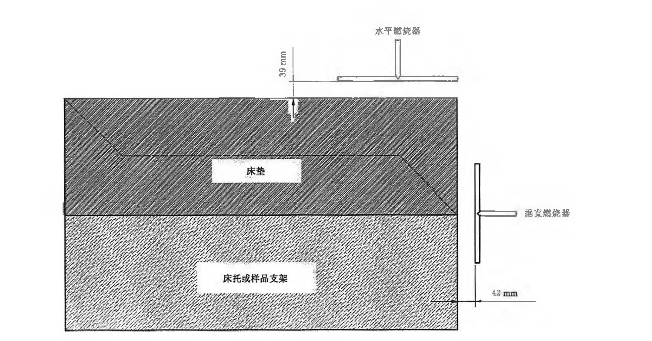

調節燃燒器位置，使T形燃燒器位于床墊長度方向中部300mm范圍內，燃燒器管平行于床墊表面，水平燃燒器距床墊上表面39.0mm，垂直燃燒器距床墊側表面42.0mm，水平燃燒器的一端與床墊邊緣齊平，垂直燃燒器直放置，其中心與床墊下表面或者床墊與床托的接觸面持平，見圖A.4。
A.4.5 試驗程序
A.4.5.1 從狀態調節室取出試樣，將試樣品支架的中心，若有床托，床墊應放在床托上部的中心，且與床托邊緣齊平。可在支架下邊緣設置放物盤以接收樣品燃燒脫落物。
A.4.5.2 點燃長明火點火器。
A.4.5.3 在點燃燒器前2min開始記錄數據。
A.4.5.4 點燃兩個燃燒器開始計時，試驗時間為30min。確保燃?xì)饬髁吭谠囼?yàn)過程中保持穩定。
A.4.5.5 點火開始50s時，熄滅垂直燃燒器，70s時，熄滅水平燃燒器和長明燈，移除燃燒器，繼續觀察樣品燃燒現象。
A.4.5.6 在試驗進行30min，或試樣無任何燃燒跡象，如無任何可見煙氣、持續火焰、悶燒或陰燃，可結束試驗并記錄試驗時間。
A.4.6 試驗現象
在整個試驗過程中，應記錄相關試驗現象及時間，包括熔融滴落，火勢急劇增大的時間，試樣是否燒穿等現象。
A.5 試驗結果
試驗完成后，記錄樣品的熱釋放速率峰值和點火開始最初10min內的總熱釋放量。
（a）側視圖
（b）俯視圖
圖A.4水平燃燒器和垂直燃燒器位置
附 錄 B
（規范性附錄）
燃燒性能等級的附加信息和標識
B.1 附加信息
B.1.1 建筑材料及制品燃燒性能等級附加信息包括產煙特性、燃燒滴落物/微粒等級和煙氣毒性等級。
B.1.2 A2級、B級和C級建筑材料及制品應給出以下附加信息：
——產煙特性等級；
——燃燒滴落/微粒等級（鋪地材料除外）；
——煙氣毒性等級。
B.1.3 D級建筑材料及制品應給出以下附加信息：
——產煙特性等級；
——燃燒滴落物/微粒等級。
B.1.4 產煙特性等級按GB/T 20284或GB/T 11785試驗所得出來的數據確定，見表B.1。
B.1.5 燃燒滴落物/微粒等級通過觀察GB/T 20284試驗中燃燒滴落物/微粒確定見表B.2。
B.1.6 煙氣毒性等按GB/T 2085試驗所得的數據確定，見表B.3.
表 B.1 產煙特性等級和分級判據
| 產煙特性等級 | 試驗方法 | 分 級 判 據 | |
| s1 | GB/T 20284 | 除鋪地制品和管絕熱制品外的建筑材料及制品 | 煙氣生成率指數SMOGRA≤30㎡/s2；試驗600s總煙度生成量TSP，≤50m3 |
| 管狀絕熱制品 | 煙氣生成速率指數SMOGRA≤105m3/s2；試驗600s總煙氣生成量TSP≤250m3 | ||
| GB/T 11785 | 鋪地材料 | 產煙量≤750m3Xmin | |
| s2 | GB/T 20284 | 除鋪地制品和管狀絕熱制品外的建筑材料及制品 |
煙氣生成速率指數SMOGRA≤180㎡/s2；試驗600s總煙氣生成量TSP≤200㎡ |
|
|
管狀絕熱制品 | 煙氣生成速率指數SMOGRA≤580㎡/s2；試驗600s總煙氣生成量TSP≤1500㎡ | |
| GB/T 11785 | 鋪地材料 | 未達到s1 | |
| s3 | GB/T 20284 | 未達到s2 | |
表 B.2 燃燒滴落物/微粒等級和分級判據
| 燃燒滴落物/微粒等級 | 試驗方法 | 分 級 判 據 |
| d0 | GB/T 20284 | 600s內無燃燒滴落物/微粒 |
| d1 | 600s內燃燒滴落物/微粒、持續時間不超過10s | |
| d2 | 未達到d1 |
表 B.3 煙氣毒性等級和分級判據
| 煙氣毒性等級 | 試驗方法 | 分 級 判 據 |
| t0 | GB/T 20285 | 達到準安全一級 ZA |
| t1 | 達到準安全二級 ZA | |
| t2 | 達到準安全三級 ZA |
B.2 附加信息標識
當按照B.1規定需要顯示附加信息時，燃燒性能等級標識為：
示例：GB 8624B?（B-s1、d0、t1），表示屬于燃燒B?級建筑材料及制品，燃燒性能細分級為B級，產煙特性等級為s1級，燃燒滴落物/微粒等級為d0級，煙氣毒性等級為t1級。
附 錄 C
（資料性附錄）
檢驗報告相關說明
C.1 建筑材料及制品的實際應用
試驗安裝由建筑材料及制品的最終應用狀態確定，制品的燃燒性能等級與實際應用狀態相關，應根據制品的最終應用條件，確定的試驗的基材及安裝方式。試驗應選用標準基材，當采用實際使用或代表其實際使用的非標準基材時，應明確應用范圍，即試驗結果僅限于制品在實際應用中采用相同的基材。對于粘結于基材的制品，試驗結果的應用由粘結方式來確定，粘貼方式和粘接劑的屬性、用量等由試驗委托單位提供。
C.2 試樣厚度
對于在實際應用中有多種不同厚度的制品，當密度等可能影響燃燒性能的參數不變時，若最大厚度和最小厚度制品燃燒性能等級相同，則認為在中間厚度的制品也滿足該燃燒性能等級，否則，應對每一厚度的制品進行判定。
C.3 特別說明
對于以下材料：混凝土、礦物棉、玻璃纖維、石灰、金屬（鐵、鋼、銅）、石膏、無有機混合物的灰泥、硅酸鈣材料、天然石材、石板、玻璃、陶瓷，任何一種材料含有的均勻分散的有機物含量不超過1%（質量和體積），可不通過試驗即認為滿足A1級的要求。對于由以上一種或多中材料分層復合的材料或制品，當膠水含量不超過0.1%（質量和體積）時，認為該制品滿足A1級的要求。
參考文獻
【1】 GB/T 25207 火災試驗 表面制品的實體防間火試驗方法
【2】 ISO 12949 床墊熱釋放速率試驗方法
【3】 EN 13501~1:2007 建筑制品和構件的火災分級 第1部分：采用對火反應試驗數據的分級
1.本著“開放、協作、分享”的互聯網精神，我們歡迎各方自媒體、傳統媒體與機構，轉載、引用染化在線的原創內容，但必須注明來源自染化在線網，否則我們將依法追究侵權責任。
2.原則上，我們同意在注明出處的前提下，各方使用染化在線的原創素材（圖片、視頻等）。
3.染化在線網尊重各方知識產權，保護原創作者的合法權益。如發現本站文章存在版權問題，請聯系微信rhzxzjf，我們將及時核查、處理。
解決方案 | 產品定制 | 印染問答 | 客服中心
