涼感（冰感）概念

涼感，全稱“接觸瞬間涼感”。其本質(zhì)是藉由熱量傳導(dǎo)現(xiàn)象，將皮膚上的高熱量傳導(dǎo)至溫度較低的面料上，達(dá)到體表降溫涼爽“冰感”之目的。

 測(cè)試原理

接觸性涼感的測(cè)試原理是模擬人體接觸織物時(shí)，皮膚瞬間熱量流失的最大值。具體做法是將織物置于儀器冷板上（瞬間熱物性測(cè)試儀），當(dāng)織物溫度和冷板相同時(shí)，再將熱板快速置于試樣上，熱板的熱量會(huì)透過(guò)織物傳到冷板，在接觸瞬間即能測(cè)得織物最大熱流失量，此值即為Qmax值，單位以織物瞬間涼感熱流量(W/cm²)表示。Q-max值越大代表可帶走的熱越多。最成熟的應(yīng)用測(cè)試有醫(yī)用的退熱貼、化妝品、冰袖等。

根據(jù)國(guó)標(biāo)GB35263-2017《紡織品接觸瞬間涼感性能的檢測(cè)與評(píng)價(jià)》之規(guī)定，當(dāng)Q-max超過(guò)0.15W/cm²時(shí)，即判定此面料織物具有接觸性涼感特性。接觸性涼感與普通冰感硅油的區(qū)別在于，普通冰感硅油只是將面料表面做順滑，減少面料的毛羽，增加面料表面的鏡面效果，只代表個(gè)人隊(duì)主觀感受，不一定能通過(guò)測(cè)試標(biāo)準(zhǔn)。

 整理方法

試驗(yàn)樣本：錦氨面料，置于環(huán)境溫度20±2℃，相對(duì)濕度65±2%下置放24小時(shí)，方可進(jìn)行測(cè)試。

試驗(yàn)物料：接觸性涼感微膠囊ANFONE安氟諾?D-COOL

試驗(yàn)工藝：用量3-8%，浸漬法與浸軋法均可

試驗(yàn)環(huán)境：開啟恒溫恒濕機(jī)，環(huán)境溫度設(shè)定于25±2℃，濕度65±5%，等待至少1小時(shí)，確認(rèn)環(huán)境恒溫恒濕后，方可進(jìn)行測(cè)試。

試驗(yàn)設(shè)備：熱效應(yīng)測(cè)定儀KES-F7 THERMO LABO II，或同等級(jí)試驗(yàn)儀器。

試驗(yàn)步驟：

1）將ThermoLaboⅡ設(shè)備電源啟動(dòng)，確認(rèn)參數(shù)后熱機(jī)約15分鐘。

2）將主熱板加熱器(Heater)開關(guān)切入啟始位置(ON)，同時(shí)亦設(shè)定熱板(Temperature-Box)之溫度為35±0.1℃，當(dāng)達(dá)到35℃時(shí)再將護(hù)環(huán)加熱器(Guard Heater)開關(guān)切入啟始位置(ON)。

3）將冷板(Water-Box)設(shè)定于所需溫度（模擬外界環(huán)境）一般為25℃，待溫度(25℃)達(dá)到后，再將樣布放置于冷板上（織物貼身側(cè)朝上），當(dāng)熱板(Temperature-Box)之溫度達(dá)到設(shè)定之溫度(35℃)時(shí)按下qm鍵，同時(shí)并快速將熱板(Temperature-Box)置于樣布上（注意放置角度需垂直），記錄顯示幕上之qm值，此數(shù)值即為織物接觸涼感（瞬間熱流失量最大值），亦即實(shí)驗(yàn)結(jié)果，單位為W/cm²。

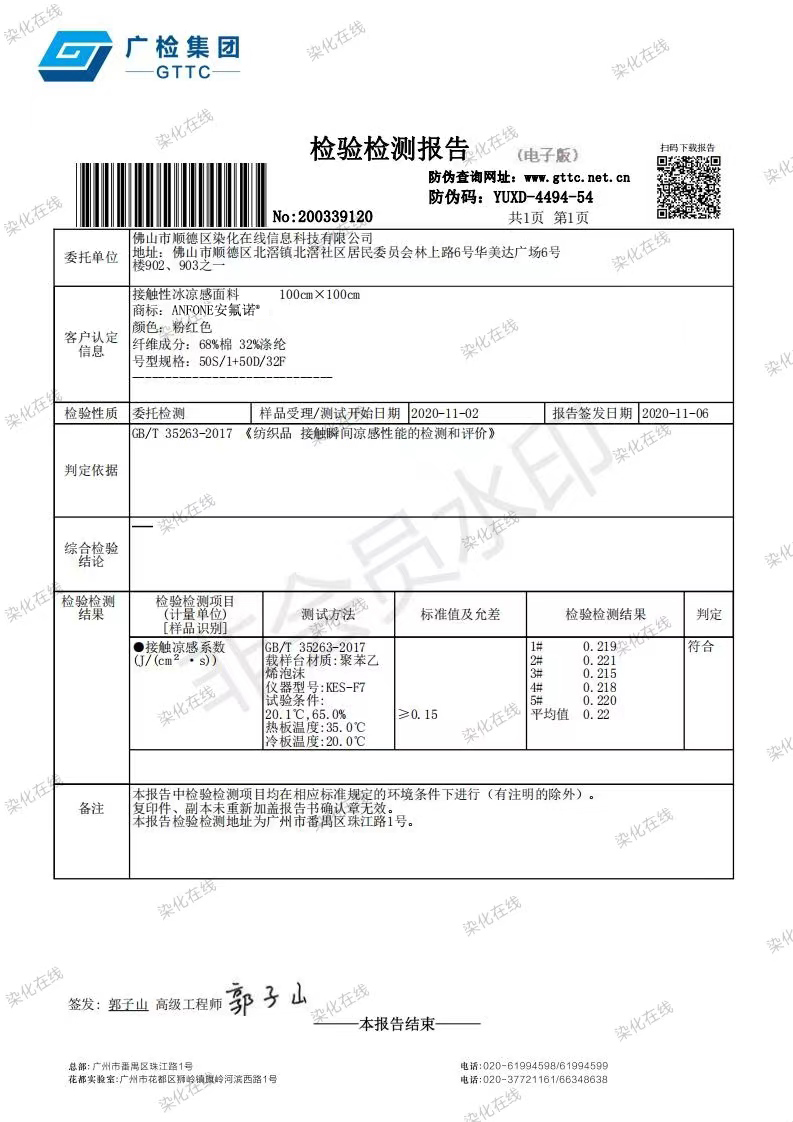

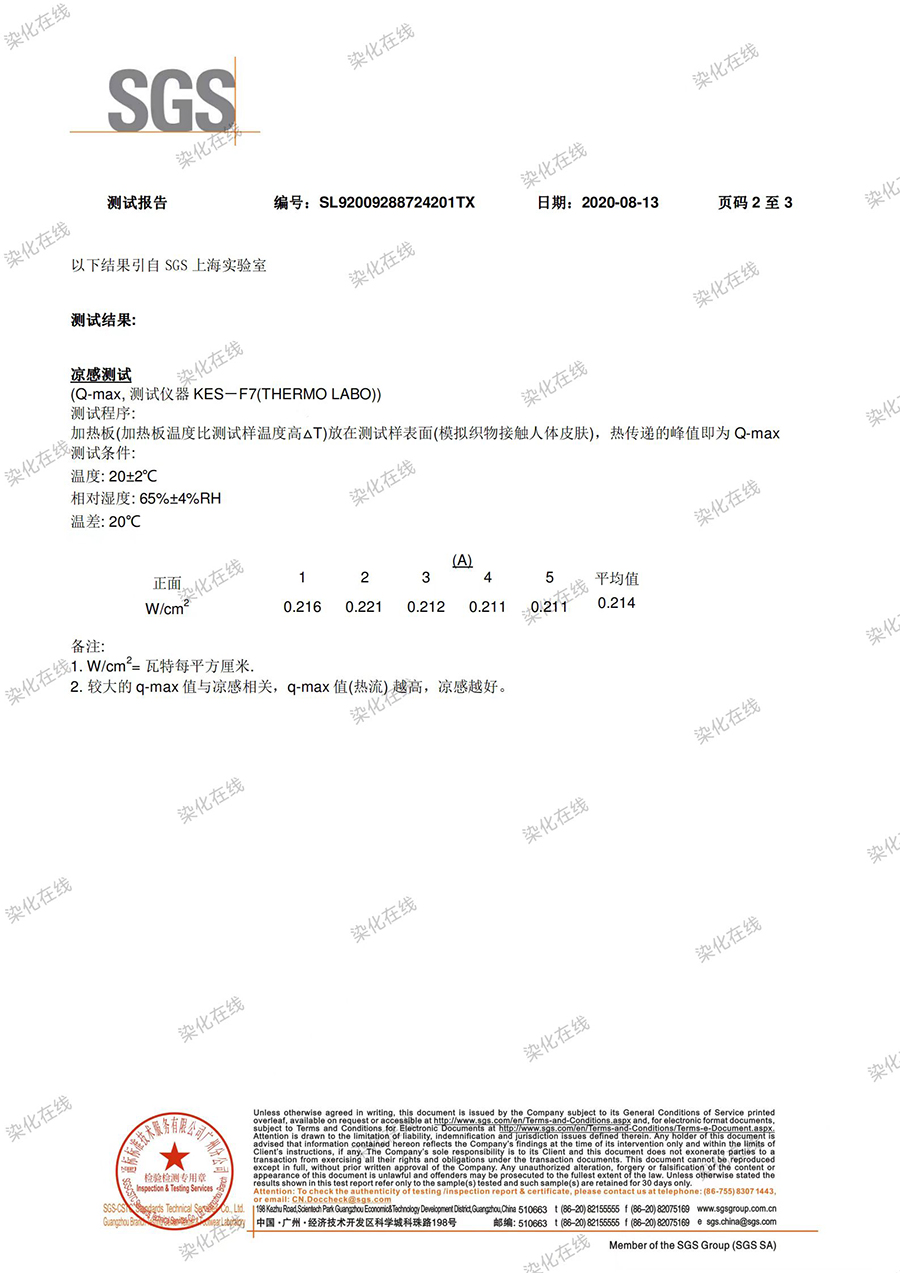

試驗(yàn)結(jié)果：

 ↓ 歡迎試樣 ↓

 ↑ 歡迎試樣 ↑
