縫線滑移的測試方法有兩大類，一類是定力測長，一類是定長測力，兩者都在CRE設(shè)備上進(jìn)行測試。前者的值，是在緩慢施加并達(dá)到標(biāo)準(zhǔn)規(guī)定的力時（比如100牛頓），縫線位置的開口寬度值；后者的值是緩慢將縫線開口拉開到標(biāo)準(zhǔn)規(guī)定的（比如6mm）寬度時的力的大小。目前中日服裝行業(yè)大多采用定力測長的方法，美標(biāo)采用定長測力的方法。

1、在國標(biāo)體系中，滑移的測試方法雜多且混亂，很多人經(jīng)常搞不清楚究竟用那個方法是正確的。國標(biāo)體系中最少有3種定力測長的滑移測試方法，分別是GB/T13772.2，GB/T21294，F(xiàn)Z/T體系中定力100N的測試方法，目前在國內(nèi)品牌服裝品控里采用最廣泛的就是最后這種，即定力100N測長的方法，一般要求不大于6mm為合格。

2、GB/T 13772和ISO 13936等同，里面也都包含定力測長和定長測力兩部分。

3、日標(biāo)體系中比較常用的定力測長測試方法是JIS L 1096B法，以織物厚?。?50g/m2）分別為49N和117.7N的定力，要求3mm內(nèi)為合格。

 4、美標(biāo)ASTM D 434(已被ASTM D 1683替代）采用的是定長測力的方法，測縫線開口6mm時所用的力的大小。
5、就測試嚴(yán)苛程度來講，日標(biāo)最嚴(yán)，國標(biāo)次之，歐標(biāo)最“松”。美標(biāo)方法完全不一樣，難以比較，但美標(biāo)方法的重演性和數(shù)據(jù)穩(wěn)定性應(yīng)該會較前三者更高。

6、中歐日測試標(biāo)準(zhǔn)中，經(jīng)向滑移是指經(jīng)紗在緯紗上滑移，而美標(biāo)是反過來的，經(jīng)向滑移是指緯紗在經(jīng)紗上滑移。這個比價(jià)不同標(biāo)準(zhǔn)的測試數(shù)據(jù)時應(yīng)該留意。

7、國標(biāo)（歐標(biāo)）和日標(biāo)的開口寬度量取與計(jì)算的不同

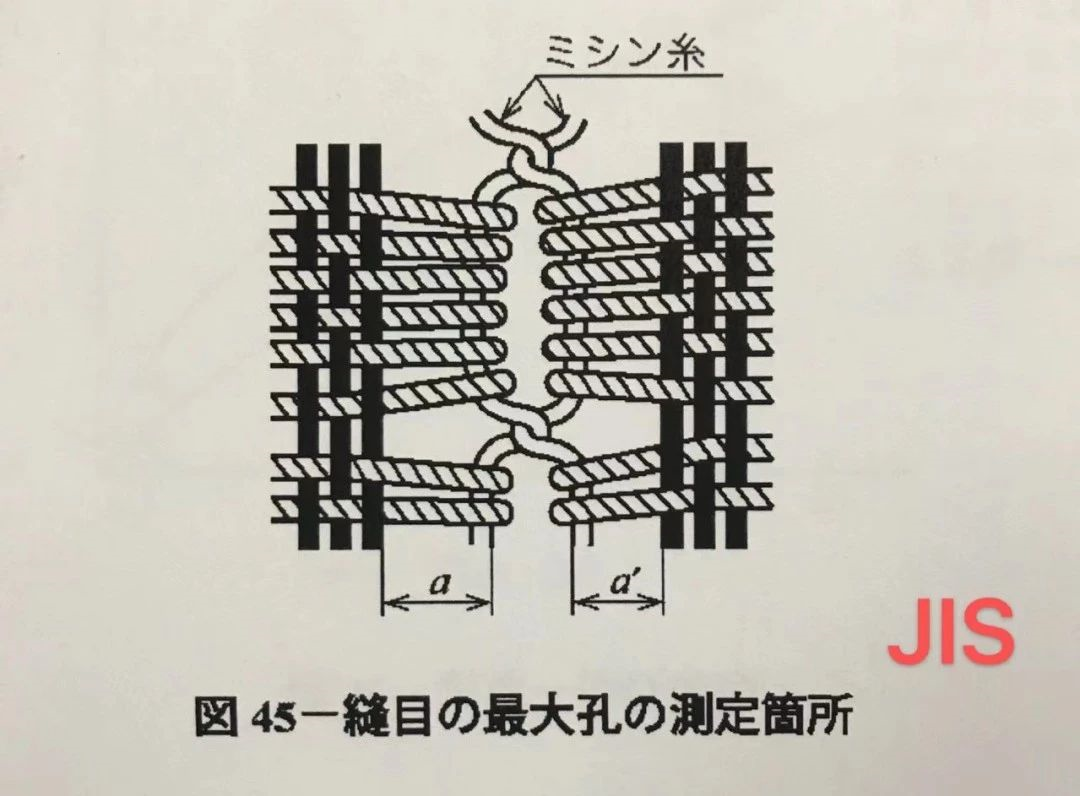

如下圖，國標(biāo)將整個開口的最大寬度a最為最終數(shù)據(jù)；而日標(biāo)是只計(jì)算兩端紗線的滑移，最終開口寬度為a+a”，中間縫線開口部分不計(jì)入，比國標(biāo)少計(jì)入一部分。

    從這個層面講，日標(biāo)會比國標(biāo)更具數(shù)據(jù)的可重演性，因?yàn)槿諛?biāo)排除了縫線在縫制過程中不同人和不同機(jī)型的張力差異因素。但從另外一個方面講，因?yàn)槿諛?biāo)需要兩次測量小間距，其測量偏差也可能較國標(biāo)更大，因而又降低了它的數(shù)據(jù)可重演性和穩(wěn)定性?？傮w來說，如果是經(jīng)驗(yàn)豐富的測試操作人員，日標(biāo)的準(zhǔn)確性應(yīng)該略高于國標(biāo)，國標(biāo)經(jīng)常會遇到同一個測試人員和同一臺測試機(jī)器，重復(fù)兩次測試數(shù)據(jù)都有較大偏差的情況，可能主要原因是縫線因素。

1、織物滑移性能主要取決兩個因素，一個是織物的緊度以及組織間經(jīng)緯的相互束縛，一個是紗線間的摩擦力。

2、從織物組織的角度來看，抗滑移性能依次遞增的組織是：緞紋-斜紋-平紋，有些紗支密度如果是平紋，根據(jù)經(jīng)驗(yàn)是不可能有滑移的，但如果是緞紋，則要當(dāng)心可能會滑移。

3、從紗線間摩擦力角度來看，影響因素有兩個，一個是紗線自身屬性，比如化纖長絲就因比較滑而容易產(chǎn)生滑移，一個本身不滑移的全棉布如果緯紗換成相近粗細(xì)的滌綸或錦綸長絲，則也有可能會滑移。

    另一個影響因素是硅油用量，染整過程中對滑移影響最大的因素就是加軟的硅油用量，硅油使紗線摩擦系數(shù)變小，使織物容易滑移，因而，對易滑移的稀薄織物，保障滑移合格最關(guān)鍵的因素就是控制硅油用量甚至不能使用硅油。而平滑劑軟片這類柔軟劑對織物滑移影響很小。

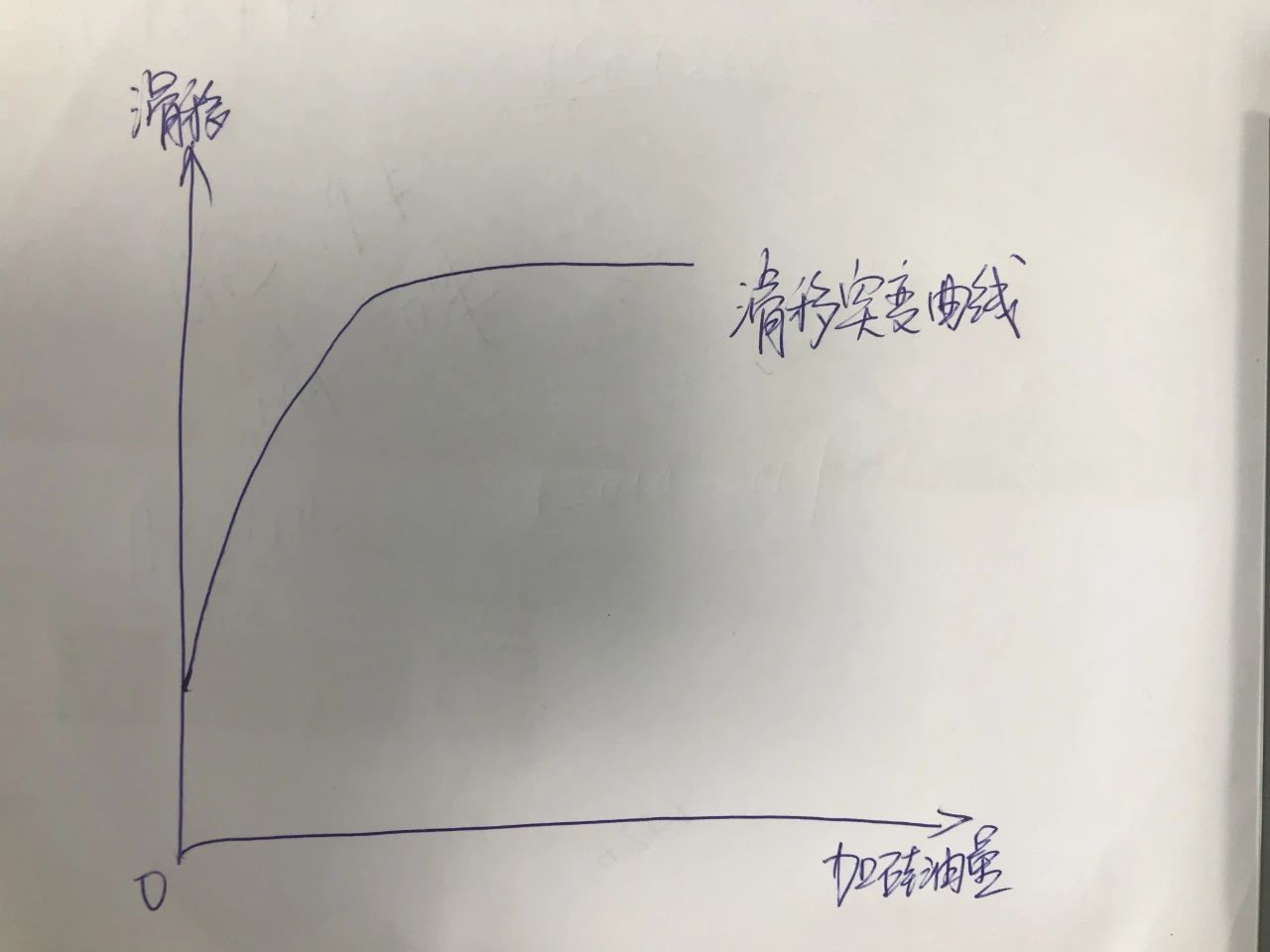

4、手感和抗滑移性能是矛盾的，有時碰到業(yè)務(wù)提出手感和滑移兼顧的要求，對于有些布或許可以，有些布就不行，有些稀薄布或有化纖長絲的織物，加一點(diǎn)點(diǎn)硅油就會導(dǎo)致抗滑移性能急劇下降，它有一個“滑移突變曲線”,如下圖，有些織物0-5g/L的硅油用量可以使它的滑移測試數(shù)據(jù)從4mm突變到12mm。因此，如果這是要求加2g/L硅油來同時保手感和滑移，也是很高風(fēng)險(xiǎn)的，大生產(chǎn)的操作精度以及這個測試本身的測試精度都不足以保障在這樣一個“高斜率曲線”上正好踩住平衡點(diǎn)那個位置，因此，對于這類布種，還是不加硅油為妙。

5、滑移不合格回修有兩個思路，一個是把織物上的硅油洗掉，一個是加能增加紗線間摩擦力的助劑（防滑移劑）或工藝（如輕涂層）。

以下文章來源于紡染天地 ，作者付付的雜工
