織物撕裂：

織物撕裂也稱撕破，織物局部紗線受到以集中負(fù)荷作用，使織物撕開的現(xiàn)象。織物在使用過程中，衣服被物體鉤掛，局部紗線受力拉斷，是織物形成條形或三角形裂口，也是一種斷裂現(xiàn)象。

撕裂強(qiáng)力能反應(yīng)織物經(jīng)整理后的催化程度，因此對(duì)經(jīng)樹脂整理的棉型織物和毛型化纖純紡或混紡的精梳織物要進(jìn)行撕裂強(qiáng)力測(cè)試。針織物除特殊要求外，一般不進(jìn)行撕破測(cè)試。

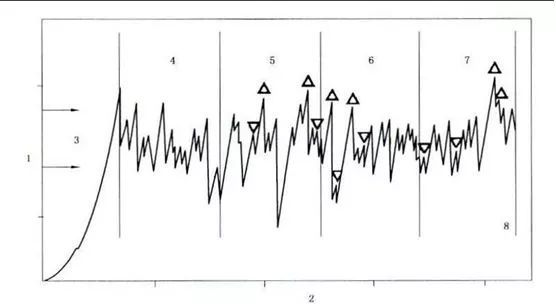

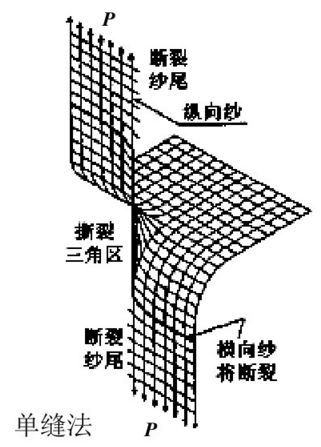

當(dāng)試樣中受力的紗線逐漸上下分開時(shí)，不直接受力的紗線開始與受力的紗線有某些相對(duì)滑動(dòng)，并逐漸靠攏，形成一個(gè)近似三角形的區(qū)域，通常稱為受力三角形（如上圖所示）。

撕破強(qiáng)力的影響因素

不同的原材料所表現(xiàn)出來對(duì)外界撕破和拉伸力的抵抗程度有明顯的差異。

①紗線的線密：粗一點(diǎn)的紗線抗撕破力和抗拉力好一點(diǎn)。

②紗線是長(zhǎng)絲還是短絲：長(zhǎng)絲可直接成紗用于紡織，短纖維需要通過加捻的方法使短纖集合成紗，所以短纖維的強(qiáng)力要低于長(zhǎng)絲的強(qiáng)力。

③紗線的捻度：捻度可以使短纖維紗線或者長(zhǎng)絲更好的抱合在一起，形成凝聚力，提高強(qiáng)度和彈性，從而提高織物的撕破力。但捻度也有一定的極限值，過高的捻度不但提高不了強(qiáng)度和彈性，反而紗線發(fā)脆，會(huì)使強(qiáng)力和彈性下降。

④紗線的斷裂伸長(zhǎng)率：織物的撕裂強(qiáng)力與紗線的斷裂強(qiáng)力大約成正比并與紗線的斷裂伸長(zhǎng)率關(guān)系密切。當(dāng)紗線的斷裂伸長(zhǎng)率大時(shí)，受力三角區(qū)內(nèi)同時(shí)承擔(dān)撕裂強(qiáng)力的紗線根數(shù)多，因此織物的撕裂強(qiáng)力大。

平紋組織<斜紋組織<緞紋組織

織物密度對(duì)織物的撕裂強(qiáng)力的影響比較復(fù)雜，對(duì)于低密度織物，隨著密度增加抗撕能力增加，但當(dāng)密度較高時(shí)，隨著織物密度增加織物撕裂強(qiáng)力下降。

例如磨毛工藝：磨毛工藝就將織物表面進(jìn)行打磨，使組織表面產(chǎn)生短而整齊的小絨毛。這樣使織物表面紗線組織結(jié)構(gòu)破壞了，紗線強(qiáng)力就下降。

樹脂整理：對(duì)于棉織物，粘膠纖維織物經(jīng)梳櫛整理后紗線伸長(zhǎng)率降低，織物脆性增加，織物撕裂強(qiáng)力下降，下降的程度與使用樹脂種類、加工工藝有關(guān)。

還有涂層：在織物表面涂上一層化學(xué)漿料，使織物表面具有各種功能（如防絨、防水），這類工藝漿料會(huì)將織物經(jīng)緯紗線固定在相對(duì)的位置，無法移動(dòng)，會(huì)導(dǎo)致織物的撕破三角區(qū)域大幅度降低。所以涂層后的強(qiáng)度會(huì)較涂層前的有大幅度的降低，在做這類似工藝的時(shí)候撕破一定要考核。

? 與高性能纖維混紡，通過增加紗線強(qiáng)力來提高織物的撕破性能。

? 提高織物的經(jīng)緯密度，增大屈曲波高，增加織物在撕破過程中受力三角區(qū)的紗線根數(shù)，通過增加紗線的織縮和受力根數(shù)來提高織物的撕破性能。

? 改變織物組織，提高撕破過程紗線在組織中的移動(dòng)能力，通過增加紗線的受力根數(shù)來提高織物的撕破性能。
