前言

    健康運(yùn)動(dòng)是當(dāng)下綠色生活的時(shí)代趨勢(shì)。如何在運(yùn)動(dòng)的時(shí)候保持愉悅的心情和輕松的狀態(tài)，這一點(diǎn)備受運(yùn)動(dòng)達(dá)人與服裝品牌商的關(guān)注。

   休閑服和運(yùn)動(dòng)服等服裝的面料，既要求有良好的舒適性，又要求在活動(dòng)時(shí)，一旦出現(xiàn)汗流浹背情況，服裝不會(huì)粘貼皮膚而產(chǎn)生冷濕感。于是消費(fèi)者對(duì)面料提出了吸濕排汗功能新要求。

天然纖維——吸濕性能好，穿著舒適。但當(dāng)人體出汗量稍大時(shí)，棉纖維會(huì)因吸濕而膨脹，透氣性下降并粘貼在皮膚上，妨礙身體的活動(dòng)，其水分發(fā)散速度也較慢，從而給人體造成一種冷濕感。

聚酯纖維——當(dāng)今合成纖維中最大的品種之一，它的斷裂強(qiáng)度大，耐磨性好，又耐蟲蛀，因此受到人們的喜愛。但聚酯纖維是疏水性的，其吸濕排汗性能差，產(chǎn)生靜電效應(yīng)又使其易被沾污、織物表面易起毛起球，穿著舒適性大大下降。

本實(shí)驗(yàn)通過(guò)采用以聚氨酯為主組分的吸濕速干整理FUNCTEX（菲克斯）MAS的測(cè)試，對(duì)滌綸織物和滌棉織物進(jìn)行整理工藝的研究。希望對(duì)行業(yè)生產(chǎn)者在吸濕排汗劑的選用上能有一定的參考價(jià)值。

1   實(shí)驗(yàn)部分

1.1  材料與藥品

1.1.1  織物

    滌綸織物（64D，144×72）；滌棉織物（T50/C50，45×45，110×76）。

1.1.2  儀器

    電子天平，E1-400立式啟動(dòng)小軋車，ZC36型高阻計(jì)，SW-8型耐洗色牢度實(shí)驗(yàn)機(jī)，烘箱。

1.1.3  藥劑

吸濕速干整理FUNCTEX（菲克斯）MAS，染化在線提供；

1.2   工藝流程

    工藝^[1]二浸二軋整理液HMW8870（軋液率70%-80%）→烘干（80℃，2min）→高溫拉幅。

1.3  測(cè)試方法

1.3.1  吸濕性測(cè)試

    吸濕性測(cè)試采用日本JIS1907-02檢測(cè)標(biāo)準(zhǔn)，從織物的縱向和橫向分別選取5個(gè)大小均為300mm×25mm的布片，底端栓有3.0g重的玻璃棒，浸入到KMnO4溶液中，在該狀態(tài)下放置10min，測(cè)定由于毛細(xì)管現(xiàn)象溶液的上升高度，取其縱向和橫向高度的平均值。

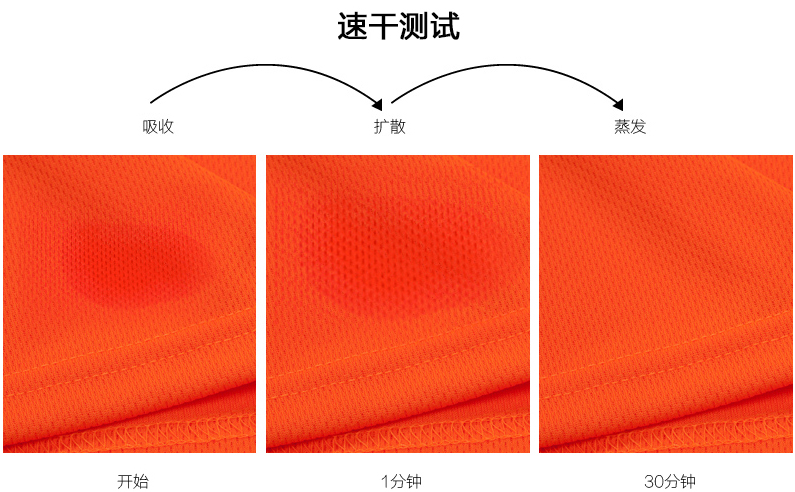

1.3.2   快干性測(cè)試

    采用臺(tái)灣紡?fù)貢?huì)標(biāo)準(zhǔn)TTF0007《吸濕速干紡織服飾品》中提供的測(cè)試方法。試驗(yàn)時(shí)，將6cm×6cm試樣置于燒杯口部，匝緊，試樣表面須平整且經(jīng)緯紗不能有扭曲。將其放置在溫度20±1℃、相對(duì)濕度(65±2)%的環(huán)境下平衡24h，然后放在準(zhǔn)確度0.001的電子天平上，以滴定管口從距試樣表面1cm的高度，滴0.05m1水于試樣表面，測(cè)試12min后其水分蒸發(fā)率。水份蒸發(fā)率越大，說(shuō)明速干效果越好。

    水份蒸發(fā)率（%） =（試樣重量變化 / 0.05ml水之重量）×100%

1.3.3   耐洗性測(cè)定

    參照J(rèn)IS0217-103《家用電器洗滌方法》標(biāo)準(zhǔn)進(jìn)行，具體為:將含有2g/L洗衣粉的洗滌液和測(cè)試織物放入洗衣機(jī)中，控制浴比1:30，水溫40℃，洗滌5min，脫水，再用冷水洗滌2min，脫水烘干。

2   結(jié)果與討論

    實(shí)驗(yàn)選用以聚氨酯為主組分的吸濕速干整理FUNCTEX（菲克斯）MAS，按表1所示的工藝參數(shù)對(duì)滌棉、純滌織物進(jìn)行整理。

      表1  整理工藝正交試驗(yàn)

2.1  吸濕速干性能的測(cè)定

2.1.1  經(jīng)吸濕速干整理FUNCTEX（菲克斯）MAS整理

    按工藝分別對(duì)純滌織物與滌棉織物進(jìn)行整理，得到表2。從表2可以看出，經(jīng)吸濕速干整理FUNCTEX（菲克斯）MAS整理后，純滌織物樣品的毛細(xì)高度(10min)從1.7cm上升到13.5cm；水份蒸發(fā)率也從10.3%上升到100%，純滌織物達(dá)到了很好的吸濕速干效果，但經(jīng)吸濕速干整理FUNCTEX（菲克斯）MAS整理后，滌棉織物樣品的毛細(xì)高度僅從2.4cm上升到8.2cm；水份蒸發(fā)率也僅從20.5%上升到85.5%，滌棉織物的吸濕速干效果不是很明顯，這是因?yàn)?/span>吸濕速干整理FUNCTEX（菲克斯）MAS是聚酯和聚醚的嵌段共聚物，其中聚酯鏈段對(duì)滌綸有較強(qiáng)的親和力，可與滌綸產(chǎn)生共結(jié)晶，聚醚鏈段起到親水效果，所以吸濕速干整理FUNCTEX（菲克斯）MAS適合整理滌綸織物。

從表2中R值看出，A＞B＞C，所以本實(shí)驗(yàn)中，整理表2  經(jīng)吸濕速干整理FUNCTEX（菲克斯）MAS整理后織物的吸濕速干性能劑的用量對(duì)織物吸濕速干性能的影響最大，焙烘溫度對(duì)織物吸濕速干的性能也有影響，而焙烘時(shí)間幾乎對(duì)其無(wú)影響。

    從表2中的K值可以看出，隨著整埋劑吸濕速干整理FUNCTEX（菲克斯）MAS用量的增加，滌綸織物的吸濕速干性能提高。當(dāng)用量達(dá)到60g/L時(shí)，滌綸織物的毛細(xì)高度和水分蒸發(fā)率達(dá)到最大值。隨著焙烘溫度的提高，滌綸織物的吸濕速干性能也隨之提高，當(dāng)焙烘溫度達(dá)到200℃時(shí)，滌綸織物的毛細(xì)高度和水分蒸發(fā)率達(dá)到最大值。隨著焙烘時(shí)間的延長(zhǎng)，滌綸織物的吸濕速干性能無(wú)明顯變化，考慮到效率問(wèn)題，焙烘時(shí)間以0.5min為宜。

    最佳工藝確定為：吸濕速干整理FUNCTEX（菲克斯）MAS用于整理滌綸織物，用量為60g/L，焙烘溫度為200℃，焙烘時(shí)間為0.5min。

2.4  耐久性能測(cè)試

    實(shí)驗(yàn)選用吸濕速干整理FUNCTEX（菲克斯）MAS整理劑60g/L，用不同溫度處理純滌織物0.5min后，測(cè)試其吸濕速干性能的耐久性，見表5。選用Herst㊣HMW8871整理劑50g/L，用不同溫度處理滌棉織物0.5min后，測(cè)試其吸濕速干性能的耐久性，見表6。

表5  溫度對(duì)吸濕速干整理FUNCTEX（菲克斯）MAS耐久性能的影響

    從表5可以看出，隨著焙烘溫度的提高，織物的吸濕速干效果得到明顯提高；同時(shí)從表中可以看出，整理后的滌綸織物與滌棉織物洗滌10次以后，其吸濕速干效果與未經(jīng)過(guò)洗滌的織物相比，隨著焙烘溫度的提高，毛細(xì)高度與水份蒸發(fā)率降低的幅慢逐漸減小，說(shuō)明隨著焙烘溫度提高，其耐久性能提高，這是因?yàn)殡S著溫度升高，整理劑可以與整理織物更好的產(chǎn)生共結(jié)晶，從而牢固地吸附在纖維表面上，使經(jīng)吸濕速干整理后的織物的吸濕速干性能和耐久性能得到提高。但從表中斷裂強(qiáng)力保留率中可以看出，隨著溫度的提高，滌綸織物與滌棉織物的強(qiáng)力也不斷下降，綜合考慮，整理工藝一般控制在190℃。

3   結(jié)論

    (1)以聚酯為主組分的吸濕速干整理劑吸濕速干整理FUNCTEX（菲克斯）MAS對(duì)滌綸織物具有良好的吸濕速干整理效果，能顯著地改善滌綸織物的吸水性、速干性、抗靜電性和防沾污性。

    (2)采用吸濕速干整理FUNCTEX（菲克斯）MAS整理滌綸織物，最佳工藝條件為：整理劑60g/1，190℃的溫度下焙烘30s。
