產(chǎn)品簡介

抗酚醛黃變整理劑GRISEX格威賽斯?VGA是磺基酸的陰離子衍生物。用于防止酚醛使各類白色、淺色織物在處理和保存期間發(fā)黃。對由污物（如氣體煙和氧化氮）造成的發(fā)黃有優(yōu)秀的防黃性。對由BHT（二丁基輕甲苯）造成的發(fā)黃有優(yōu)秀的防黃能力。不含APEO,符合環(huán)保要求。

特性優(yōu)勢

①、封鎖纖維上的游離氨基，防止纖維吸收丁基化羥基甲苯的苯酚衍生物而發(fā)黃

②、防黃能力可達4-5級，符合ISO105-X18：2007

③、通用于各類織物，特別適用于尼龍或尼龍/氨綸織物

④、可應用于竭染和軋染工藝

⑤、不影響牢度，耐家庭洗滌

⑥、不含APEO、不含溶劑，符合環(huán)保要求

應用工藝

注意：本品ph為1-2左右，在加工時，務必調(diào)整處理液的ph至4.5-5.5方可生產(chǎn)。

用法用量：

①、用于定型：

在定型機水槽中加入： 10g/L-20/L （處理液PH需調(diào)整為4.5-5.5方可生產(chǎn)）

②、用于后處理：

酸性/活性染色清洗完成后，最后一道水洗時同浴加入。

參考用量：0.5-2%（處理液PH需調(diào)整為4.5-5.5方可生產(chǎn)）

參考工藝：：70℃×20分鐘

* 用量多少請按織物顏色酌情使用，一般情況下淺色織物比深色織物用量多。

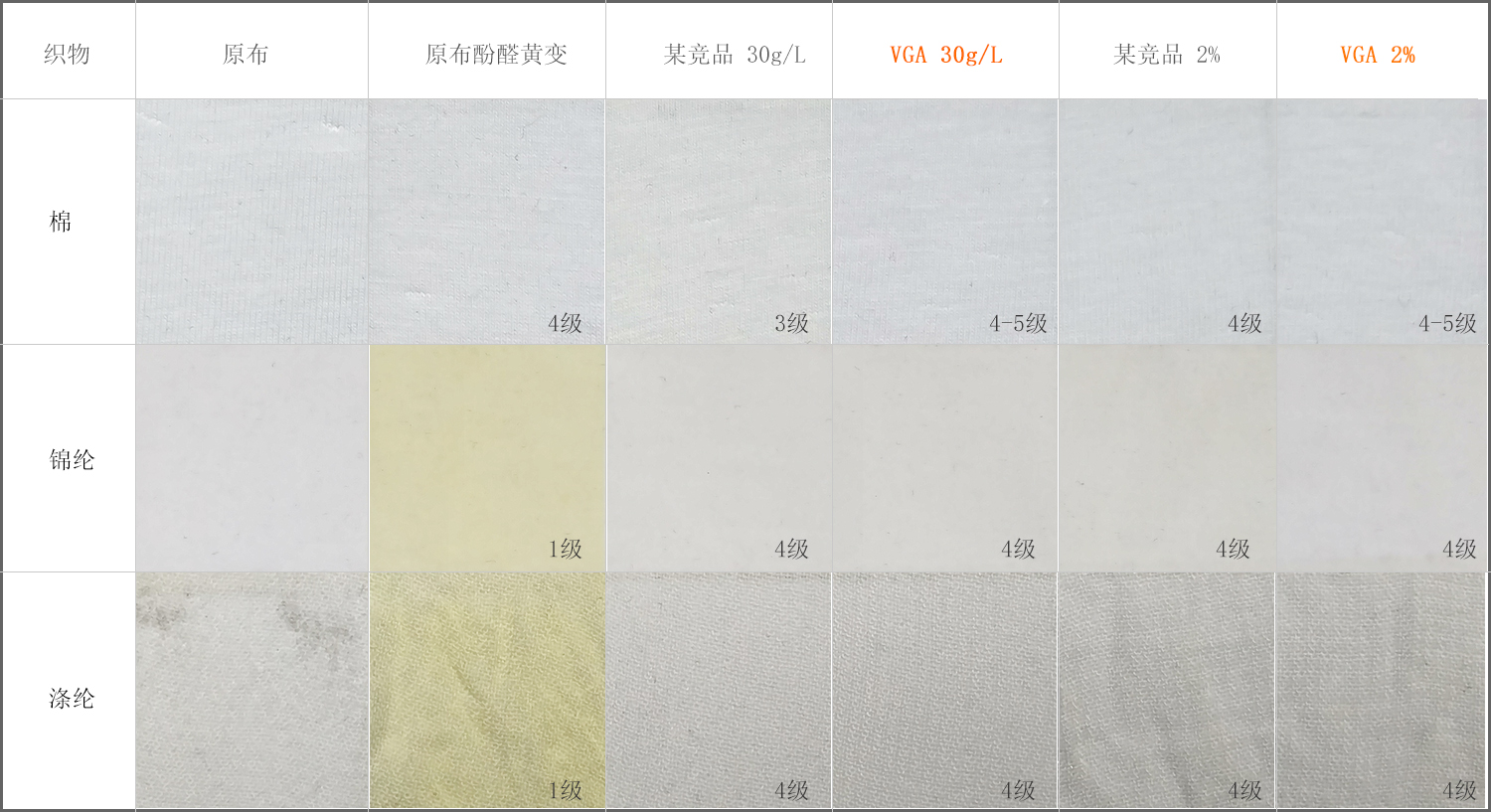

VGA抗酚醛黃變效能實測對比：

應用方案

一、織物為什么要抗酚醛黃變？

錦綸是高檔泳裝、運動服、休閑服和內(nèi)衣帶的首選面料，白色或者淺色織物在高溫處理（如熱定型、高溫壓模等）或者是在運輸、儲存過程中極易產(chǎn)生黃變，所以必須要對錦綸織物進行抗黃變整理。

二、影響酚黃牢度的因素是什么？

影響酚黃牢度的因素有以下幾點：

1、PH值對抗酚黃變效果的影響

溶液的PH值對抗酚黃變級的效果有著很大的影響，將溶液PH值調(diào)整在不同的酸度，抗酚黃變效果如表-1所示。

表-1  PH值對抗酚黃變效果的影響

由表-1可知，PH值越強，其抗酚黃變效果越好。這是由于在不同的PH值條件下，聚酰胺纖維所帶電荷不同所致。酸性越強，其正電性越強，對陰離子型抗酚黃變劑的吸附能力就越強。

2、用量對抗酚黃變效果的影響

使用不同用量的錦綸抗酚醛黃變整理劑VGA對錦綸織物進行處理，其抗酚黃變效果見表-2和表-3。

表-2  抗酚醛黃變整理劑VGA用量對抗酚黃變效果的影響

表-3  抗酚醛黃變整理劑VGA用量對抗酚黃變效果的影響

由表-2和表-3可知，加入抗酚醛黃變整理劑VGA能有效改善錦綸的抗酚黃變效果，其原因是在纖維表面成膜后阻斷了與空氣中NO2、SO2的接觸，防止織物吸收丁基化羥基甲苯類衍生物。對于白色織物，當抗酚醛黃變整理劑VGA用量達到4%或50g/L時，防黃效果達到4級以上。

3、溫度對抗酚黃變效果的影響

針對浸漬工藝，通過調(diào)整處理浴的溫度，測試抗酚醛黃變整理劑VGA的抗酚黃變效果，結果見表-4.

     表-4  處理溫度對抗酚黃變效果的影響

4、處理時間對抗酚黃變效果的影響

由表-4可知，處理浴的溫度對抗酚醛黃變整理劑VGA的抗酚黃變效果也有著一定的影響。在同等條件下，當處理浴的溫度為70～80℃時，抗酚黃變效果為4-5級。調(diào)整處理時間，測試抗酚醛黃變整理劑VGA的抗酚黃變效果，結果見表-5.

       表-5  處理時間對抗酚黃變效果的影響

進行抗酚黃變整理時，處理時間短，抗酚醛黃變整理劑VGA不能充分的被織物吸收，效果降低；處理時間過長，不利于提高生產(chǎn)效率。由表-5可知，抗酚醛黃變整理劑VGA用于浸漬工藝的處理時間以20min為好。

5、織物洗水對抗酚黃變效果的影響

耐洗性是評判抗酚黃變效果的標準之一。按照AATCC-135標準，測試抗酚醛黃變整理劑VGA的效果，結果見表-6.

表-6  抗酚醛黃變整理劑VGA的耐水洗測試

由表-6可知，經(jīng)過一定程度的水洗之后，抗酚醛黃變整理劑VGA的效果并沒有明顯下降，抗酚黃變?nèi)匀槐３衷?級，符合高檔錦綸織物的染整要求。

結論

（1）用量為4%或50g/L，溫度80℃時，錦綸織物黃變最小，達到4級以上；

（2）不僅適用于浸漬法，對浸軋工藝也有很好的抗酚黃變效果；

（3）織物處理后的防黃能力具有一定的耐洗性；

（4）生產(chǎn)時的處理液必須調(diào)整至4.5-5.5方可生產(chǎn)，強酸性有降低織物強力的風險。
